Adentro de cada Arco en C hay un tubo de rayos x . Adentro del tubo siempre hay un ánodo y un cátodo. El cátodo recibe corriente eléctrica del generador de la máquina y emite un haz de electrones al ánodo, este será nuestro punto de concentración.
En los próximos párrafos le diremos que ánodo sería mejor para su práctica médica. Primero comencemos por entender una definición.
Necesita un tubo ahora? Presioné aquí!
Que es un ánodo?
El ánodo es un disco metálico pequeño (normalmente el material es cobre o tungsteno) que recibe el haz de electrones desde el cátodo y lo emite como rayos X. El ánodo se posiciona en un ángulo que direccionaría el haz de los rayos X del arco en C, donde se ubicará el sujeto del escaneo.
Hay dos tipos de ánodos distintos?

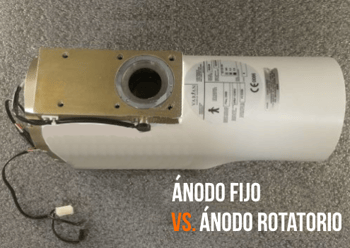

Eso es correcto, hay dos tipos. Ánodo fijo y ánodo rotatorio, obviamente como la palabra lo dice el fijo no se mueve (estacionario) y el rotatorio (da vueltas en un punto fijo).
La idea principal de que el ánodo del tubo rote es para que se disperse el calor. Toda la energía creada por el ánodo proveniente del cátodo que produce cantidades grandes de calor. Si esa cantidad de calor sigue cayendo en el mismo punto repetidamente, como el ánodo es fijo eventualmente la superficie del ánodo se va a deformar y el ángulo del haz de los rayos x va a cambiar. Esto reduciría la eficiencia de la dosis y la calidad de la imagen que el tubo es capaz de producir.
En el caso que el ánodo es rotatorio, el calor que proviene del cátodo así el haz se dispersa parejamente por toda la superficie ya que está rotando. Esto ayuda a que el ánodo rotatorio pueda escanear por más tiempo y con dosis mayores.
En conclusión, cual es mejor?
Cualquier opción funcionará. Todo dependerá del tipo y cantidad de estudios que vaya a realizar.
Equipos con ánodos rotatorios pueden disparar por mayor tiempo y con dosis mayores. Si su interés es realizar escaneos de largo tiempo o con dosis mayores, estará enviando más electricidad desde el cátodo y más calor al ánodo. En estos casos el hecho de que el calor se disperse con un ánodo rotatorio le funcionará mejor. Los modelos más populares con ánodo rotatorio son el OEC 9600 y OEC 9800 de GE.
Comparación entre OEC 9800 y OEC 8800
Ahora analizando el tema desde otro punto de vista, si piensa realizar estudios o disparos pequeños o de dosis muy bajas tales como manejo del dolor o especialidades de manos y pies, la mejor opción sería una con ánodo fijo. Los tubos fijos se utilizan frecuentemente en áreas más pequeñas, espacios compactos (más económicos) y los modelos típicos serían Compact L de Siemens y Solo de Ziehm.
Sin importar cuál es su especialidad, aquí estamos para ayudarlo a escoger cuál sería la mejor opción tomando en cuenta el uso que le dará al equipo en su entorno médico. Si está buscando partes para su arco en C, presione aquí.
